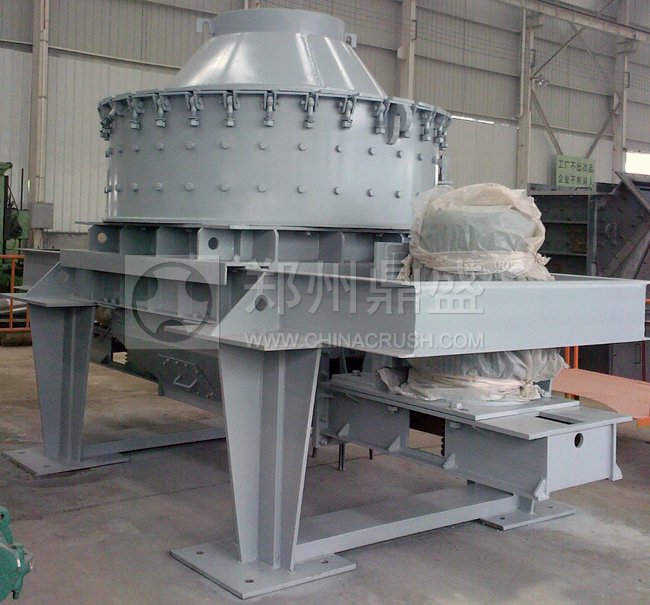

PCX立式沖擊破碎機有直通式和分流式兩種，其結構是：給料裝置、葉輪、破碎腔、主軸裝置、機架、支架、傳動裝置、檢修臺和潤滑系統等組成。

　　直通式PCX立式?jīng)_擊破碎機，物料由給料裝置進入葉輪腔內，葉輪高速旋轉(n=1400～3600r/min或v=40～100m/s),布料錐把物料推向葉輪出料腔。物料象子彈一樣射向破碎腔內反擊板，和反擊板撞擊后返回，返回的物料又與從葉輪飛出的物料相撞擊，物料經過多次撞擊，由大變小破碎和磨碎后，由破碎腔排出。皮帶機把物料送給分級篩，篩下是成品，篩上物料又進入破碎腔破碎。

　　分流式PCX立式?jīng)_擊破碎機：物料由給料裝置把物料分成兩部分，一部分由給料套，直接輸送到葉輪內，由布料錐把物料推向葉輪出料腔。高速射出的物料與另一部分由給料裝置周邊給出的以傘狀方式分流而下的物料相撞擊，共同飛射到破碎腔內反擊板上。反射回來的物料又和葉輪腔內新射出的物料發生撞擊。物料經過多次高速度、高能量撞擊而產生高強度的破碎。被破碎的物料最后由下部排料口排出，經分級篩的篩選，篩下是物料的成品，篩上物料又返回到破碎腔內破碎，形成閉路。
