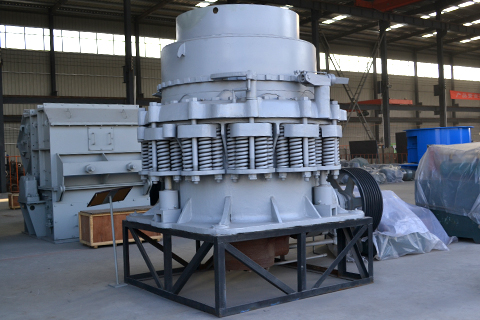

PYS西蒙斯圓錐破介紹
PYS系列西蒙斯圓錐破是我公司在引進美國西蒙斯圓錐先進技術的基礎上，結合我公司多年實踐而研制出來的一種高效圓錐破碎機，在生產能力、產品粒度、產品形狀、設備重量、維修和操作方面均優于普通圓錐破碎機。
PYS系列圓錐破碎機在生產能力、產品粒度、產品形狀、設備重量、維修和操作方面均優于普通彈簧圓錐破碎機。該系列圓錐式破碎機破碎腔型分為標準型、中型、短頭型三種，腔型的選擇由礦石用途決定，其中，標準型適用于中碎，中型適用于細碎，短頭型適用于超細碎。PYS西蒙斯圓錐破具有以下幾方面性能優勢：
1、 具有大破碎力，在相同機重的情況下，可提供較大生產能力；
2、 模塊化設計，通過更換腔型，即可實現粗、中、細碎的轉換；
3、 彈簧保險(也可根據客戶需要采用液壓保險)；
4、 稀油潤滑系統；
5、 液壓鎖緊、液壓調整、液壓清腔；
6、 可實現自動化控制。

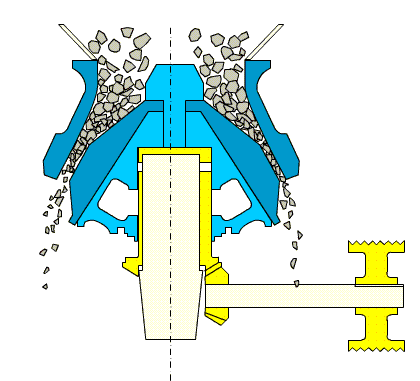

PYS西蒙斯圓錐破工作原理
西蒙斯圓錐破工作時，電機的旋轉運動通過聯軸器或三角帶、傳動軸和圓錐齒輪傳給偏心套。
破碎圓錐部在偏心套的迫動下繞一固定點作旋擺運動，從破碎圓錐的破碎壁時而靠近又時而離開固裝在調整套上的軋臼壁表面，使礦石在破碎腔內不斷沖擊、擠壓和彎曲作用而破碎，被破碎的礦石靠自重從排礦口排除破碎腔。
PYS西蒙斯圓錐錐式破碎機產品說明
圓錐破碎機主要由機架、傳動軸、偏心套、球面軸承、破碎圓錐、調整裝置、 調整套、彈簧以及下料口等部分組成。
(1)破碎機主機架總成：破碎機主機架由上架體和下架體組成，兩者通過液壓缸連接，內有耐磨襯板和保護罩：上架體是焊接件，其上口焊有耐磨銅板，下架體是整體鑄鋼件。
(2)主軸總成：主軸與主機架的下架體中心輪毅采用錐面小過盈配合裝配，主軸開有軸向和徑向潤滑油孔。
(3)偏心軸套總成：偏心軸套其內部安裝有采用螺釘固定的高鉛青銅襯套;下部通過螺栓安裝有大錐齒輪和止推軸承，其中上止推軸承為鍛鋼件，下止推軸承為高鉛青銅件;另外，在偏心軸套上還裝有利用螺栓固定的配重組件，其內部灌鉛并安裝了耐磨保護襯板。
(4)動錐體總成：動錐上部采用螺栓連接固定有給料板組件，下部安裝有球面軸瓦，可以與安裝在套筒內的球面鋼瓦相配合;動錐外部安裝有高錳鋼制成的動錐襯板，動錐體與其襯板之間的空隙充灌有環氧樹脂;動錐內部安裝有上下高鉛青銅襯套。
(5)定錐體總成：定錐上部安裝的是給料料斗;內部安裝有采用大直徑螺栓固定的高錳鋼耐磨襯板，定錐體與其襯板間同樣充灌有環氧樹脂;定錐外部是與調整環配合的梯形螺紋。
(6)調整環：調整環是組件，由調整環、夾緊環、凸輪隨動件和液壓馬達等組成;夾緊環內有梯形螺紋，可與定錐相連;調整環上部裝有主機架固定銷和導向桿，以防止調整環在主機架內旋轉。
(7)機組潤滑裝置：由潤滑油箱、電機油泵、過濾裝置、冷卻裝置和控制裝置組成。例如圓錐破碎機采用干油或者水兩種密封方式,使灰塵雜質無法進人機體內，保證了潤清油的清潔。
(8)水平傳動軸總成：一臺大功率主驅動電機，通過三角帶輪傳動裝置使水平軸上的小錐齒輪驅動大錐齒輪及偏心軸套:水平軸的箱體為整體鑄鐵件，用螺栓固定到主機架上。
(9)液壓夾架和過鐵釋放裝置:通過雙作用液壓缸使得調節環上部各組件與破碎機主機架相連。
(10)調節機構總成：用液壓馬達驅動小齒輪，小齒輪驅動調節帽上的大齒圈，從而驅動定錐轉動，來達到調節定錐襯板與動錐襯板之間間隙的目的。
(11)液壓控制站：控制站包括帶有油表的油箱、電機油泵、過濾裝置、蓄能裝置、控制裝置、壓力開關、安全保護裝置等;在破碎機旁還裝有端子箱和按鈕控制柜。
