PF系列反擊破(反擊式破碎機)是鄭州鼎盛公司在吸收國內外技術，結合國內砂石行業具體工礦條件而研制的新一代反擊破。它采用新的制造技術，結構設計，加工成品呈立方體，無張力和裂縫，粒形相當好，其排料粒度大小可以調節，破碎規格多樣化。本機的結構合理，應用廣泛、生產效率高，操作和保養簡單，并具有良好的安全性能。

　　本系列反擊破與錘式破碎機相比，能更充分地利用整個轉子的高速沖擊能量。但由于反擊破板錘極易磨損，它在硬物料破碎的應用上也受到限制，反擊破通常用來粗碎、中碎或細碎石灰石、煤、電石、石英、白云石、硫化鐵礦石、石膏和化工原料等中硬以下的脆性物料。

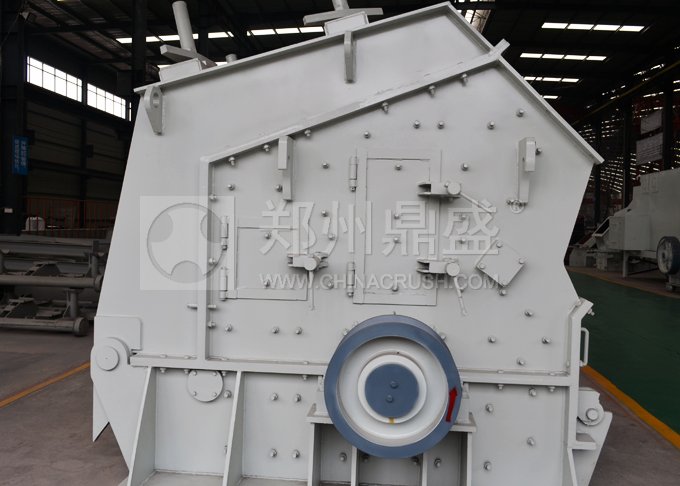

圖為鄭州鼎盛公司生產的PF1820型號反擊式破碎機

　　1.反擊破總成

　　反擊式破碎機是一種利用沖擊能來破碎物料的破碎機械。當物料進入板錘作用區時，受到板錘的高速沖擊使被破碎物不斷被拋向安裝在轉子上方的反擊裝置上破碎，然后又從反擊襯板上彈回到板錘作用區重新被反擊,物料由大到小進入一、二、三、反擊腔重復進行破碎 。直到物料被破碎至所需粒度，由機器下部排出為止。調整反擊架與轉子架之間的間隙可達到改變物料出料粒度和物料形狀的目的。

　　1.1反擊式破碎機組成

　　(1)反擊破轉子部件

　　破碎機轉子架采用鋼板焊接而成，板錘被固定在正確的位置，軸向限位裝置，能有效的防止板錘竄動。板錘采用高耐磨材料制成。整個轉子具有良好的動靜平衡性和耐沖擊性。

圖為反擊式破碎機結構圖

　　(2)反擊破碎機機架

　　破碎機機架有底座、中箱架、后上蓋三部分堅固、抗扭曲的箱形焊接結構件組成，彼此用高強度螺栓連接。為保證安全可靠的更換易損件，鉸鏈?zhǔn)綑C架蓋可用棘輪裝置啟閉。建議用戶在機架上放置起吊裝置，這將幫助你更為快捷的打開上機架以更換易損件或檢修設備。機架兩側均設有檢修門。

　　(3)大型反擊破反擊架

　　大型反擊破碎機裝有前、后兩個反擊架，均采用自重式懸掛結構。每一反擊架被單獨的支撐在破碎機機架上。破碎機工作時，反擊架籍自重保持其正常工作位置;過鐵時，反擊架迅速抬起，異物排除后，又重新返回原處。反擊架與轉子之間的間隙可通過懸掛螺栓進行調整。反擊襯板可以從磨損較大的地方更換到磨損較小的地方。

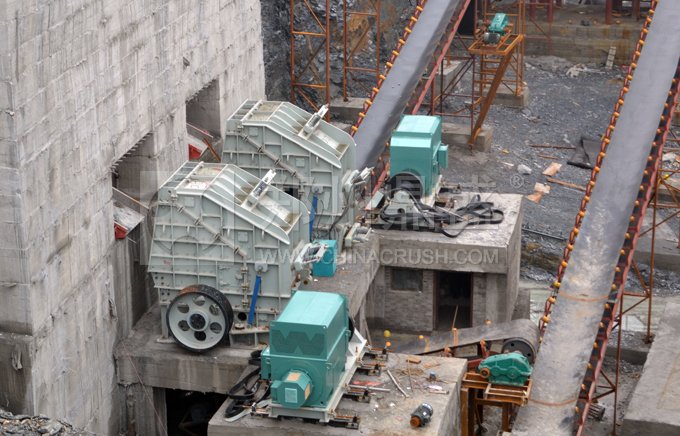

圖為在時產800噸砂石生產線中使用的PF1620反擊式破碎機

　　(4)反擊式破碎機傳動部分

　　反擊式破碎機的傳動部分采用高效窄V三角皮帶傳動。與主軸配合的皮帶輪采用錐套連接，增加結合面承載能力強，便于裝拆。轉子的轉速可通過更換槽輪來調整。

　　2.殼體總成

　　殼體是反擊式破碎機的支承部件，要有足夠的強度。殼體不能產生變形或開裂現象，在殼體內部不能存在內應力。如果存在內應力強度不夠，會在破碎機運行過程中產生整機的變形，造成破碎機的停機，嚴重時造成破碎機的報廢。反擊破殼體由破碎機前、后反擊架、反擊襯板、主軸、轉子、等部分組成。

　　3.驅動系統

　　反擊式破碎機主機產生的動能，通過電機皮帶輪由三角帶傳遞給破碎機的大皮帶輪。大皮帶輪帶動整個轉子做圓周運動。從而達到連續運轉破碎的目的。

　　反擊破驅動系統由主電機、電機皮帶輪、三角帶、大皮帶輪組成。驅動系統的功能是把主電機的動能傳遞給破碎機。大小皮帶輪要用優質的鑄鐵件生產，以保證長時間的使用而不會變形。在結構上要保證小皮帶輪有盡可能大的包角。這樣小皮帶輪傳動效率才能更高。如果驅動系統的大小皮帶輪材質不好，就會造成三角帶槽的變形而產生傳動帶脫落的現象，造成破碎機的停機。

圖為反擊式破碎機轉子

　　4.轉子部分

　　反擊式破碎機轉子由安裝在主軸兩邊的主軸承支承，由大皮帶輪接受三角帶傳遞過來的動力，使整個轉子體產生轉動。在起動的初期，板錘隨著轉子轉動且板錘本身也做360°的自轉。隨著轉子轉速的加大，板錘的離心力也不斷增大，當達到一定值時板錘完全張開進入工作狀態。當物料從進料口下落到板錘的工作范圍后，板錘開始破碎作業。破碎后的小塊物料進入第二破碎腔進行二次破碎，破碎后物料下落到皮帶傳送裝置，進行篩分。

　　破碎機轉子主軸、皮帶輪、主軸承、軸承座、錘盤、板錘、錘軸等組成。作為整個轉子系統來說可以說是破碎機的心臟。一個好的轉子它要具備有良好的動平衡、高使用壽命的耐磨件和高壽命的主軸承。只有具備以上三個優點，才能充分保證破碎機的出料粒度、連續的運轉性能。如果一個轉子的動平衡不好、耐磨材料和主軸承壽命太短會直接影響到破碎機的運轉和產量，造成維護成本升高，檢修頻繁。

　　5.耐磨件系統

　　反擊破板錘要求要有足夠的強度和表面硬度。板錘是破碎機耐磨備件的核心零件。如果板錘沒有足夠的表面硬度，板錘在運行過程中就會很快失效，造成破碎機的維護費用升高。如果板錘的韌性不夠，板錘就會斷裂，造成破碎機設備事故。

圖為鄭州鼎盛公司生產的大金牙反擊破板錘

　　6.液壓系統

　　反擊破碎機的液壓缸是用于機器的起蓋裝置，液壓缸不能有漏油現象。如果液壓缸有漏油現象，就會造成維護成本的升高及液壓缸工作無力，不能完成抽軸作業及啟蓋作業。
