PCK可逆反擊錘式破碎機(以下簡稱可逆錘破)集錘破和反擊破優勢于一體，適用于破碎抗壓強度不大于12Mpa的中等硬度脆性物料，如煉焦用煤、無煙煤等、火力發電廠的硫化床鍋爐所用燃煤、煤矸石、石膏、明礬等物料。

　　可逆錘破基本參數

　　PCK系列可逆錘式破碎機結構和原理

　　1、工作原理

　　物料經給料斗進入破碎機后，遇到高速旋轉的錘頭而被打擊到破碎機進口處的可調耐磨齒板上，進行破碎，破碎后顆粒基本相同的物料均勻的進入主破碎腔內，進行二次主破碎，在主破碎腔內已被均化的物料顆粒從錘頭再次獲得動能，高速沖向反擊腔內部的齒形襯板上，經過齒襯板的向上反彈，再次被錘頭破碎，與此同時物料還受到彼此間的撞擊而破碎，如此反復循環，在反擊腔內多次破碎，最后被破碎的物料從出料口排出，細碎了的物料即為成品。產品粒度控制通過轉子與反擊板間隙的調整來實現。

　　2、主機結構

　　1)主機

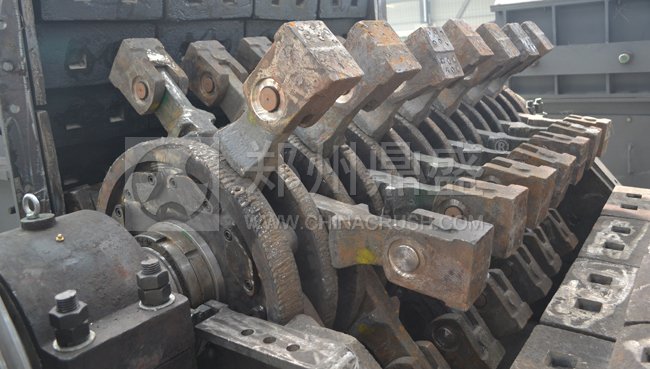

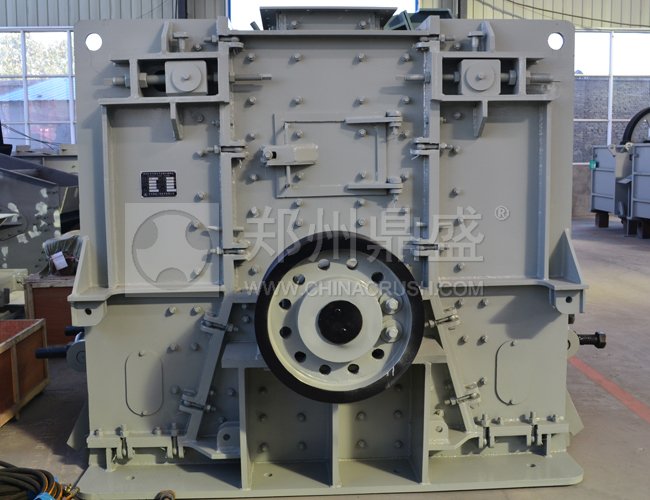

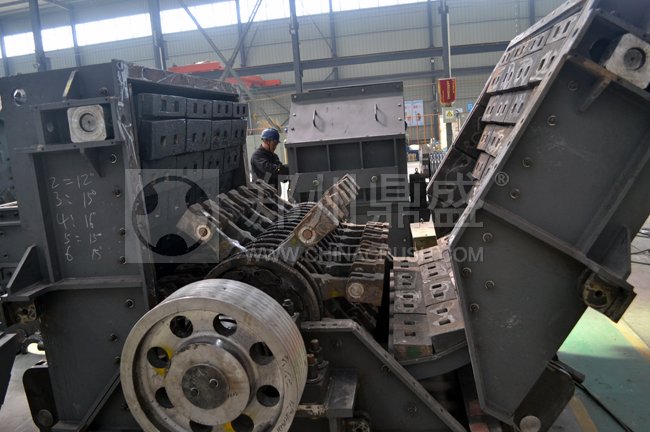

　　可逆錘式破碎機的主機一般由箱體、轉子、反擊架、調整裝置、觀察門、襯板等組成。箱體由固定箱體和活動箱蓋組成。箱體和箱蓋都是采用優質鋼板焊接而成，兩者之間通過活節螺栓、螺母連接在一起。當需要檢修或更換箱體內錘頭等零件時，先松開結合面上的螺栓，利用兩側開啟裝置打開兩側箱蓋以便進行檢修或更換內部零件。破碎機轉子由主軸、轉子盤、錘頭、調心滾子軸承和軸承座等組成。主軸采用優質合金鋼調質后加工而成;轉子盤與主軸通過鍵緊密結合成一體，形成整個轉子體的骨架部分;更換錘頭時須稱重配對安裝，同一圓周上兩個相對錘頭的重量差不大于0.25Kg，相互對稱的兩排錘頭的重量差不大于0.5Kg。

　　可逆錘破普通配置的錘頭為“大金牙”錘頭，錘柄部分由高錳鋼鑄造而成，錘頭由高鉻合金鑄造而成，本機還可據用戶要求配置組合式錘頭。破碎機錘頭通過錘頭穿軸對稱布于轉子之上，這種分布方式具有破碎粒度均勻，破碎效率高等優點，同時這對降低風量和防堵也是非常有利的。

　　2)反擊架及調整裝置

　　破碎機的反擊架是由反擊支架與反擊板通過高強度螺栓連接而成。反擊支架是采用優質鋼板焊接而成的剛性體，其上部通過光杠懸掛在機體的側蓋上，當反擊板與轉子之間的間隙大需要調整時，用扳手先松動拉桿螺母，接著旋動側蓋上的絲桿使反擊板支架與轉子調整到所需的間隙，最后緊固拉桿螺母。當反擊板與轉子之間的間隙需要調整大時，調整順序相反。從而調整反擊板與轉子間的間隙以獲得所需產品粒度。
