鄂式破碎機使用于粗碎、中碎抗壓強度不大于300MPa的各種礦石或巖石，主要由機架、動顎，偏心軸、顎板、調整座等零件組成。工作時電動機通過三角帶經槽輪驅動偏心軸，使動顎按照一定的軌跡進行運動，從而將進入破碎腔內的物料進行破碎，經破碎后的物料在自身重量的作用下由排料口排出。

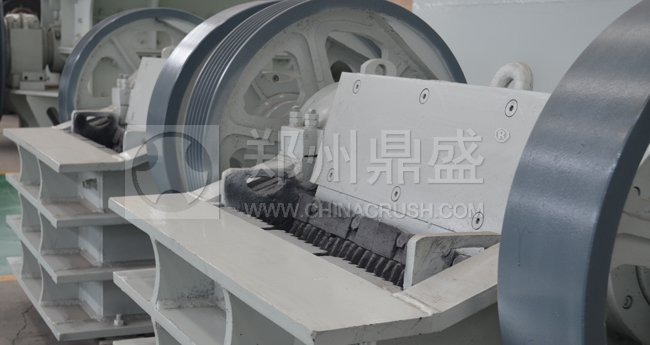

圖為鄭州鼎盛公司生產的顎式碎石機

　　鄂破機架為鋼板焊接結構并經退火處理。機架前壁上裝有用楔形螺栓固定的固定顎板。在機架內側裝有左、右邊護板，以防機架內側壁的磨損。鄂破機動顎除PE-750X1060,PE800X1100,PE900X1060為重型鋼板焊接結構外,其余系鑄鋼件，正面裝有活動顎板，上部借助偏心軸與滾動軸承懸掛在機架上，下部支撐在肘板上，并與肘板成滑動接觸，在偏心軸兩端裝有皮帶輪和飛輪。

　　顎式碎石機有的動顎上部裝有護板，防止因給料而使動顎上部磨損及軸承孔變形。從而影響動顎使用壽命和軸承等機件的順利拆卸。顎破肘板一端支撐在動顎下部，另一端支撐于調整座上，并與其形成滑動接觸。肘板除支撐動顎外，還在當外來不能破碎的異物進入破碎腔內，破碎機負荷突然增大的情況下，自身立即斷裂，從而保護其他機件不受損傷。

圖為顎式破碎機銘牌

　　PE顎式破碎機的彈簧拉桿裝置，用于保證顎式破碎機整個運動機構的緊密配合，及平衡動顎與肘板在工作時產生的慣性力。彈簧預壓力不易過大,只要消除肘板與動顎、調整座間沖擊響聲即可。破碎機機架后壁的楔塊和調整墊板可用來根據用戶的需要調整排料口的大小，從而控制出料粒度。
