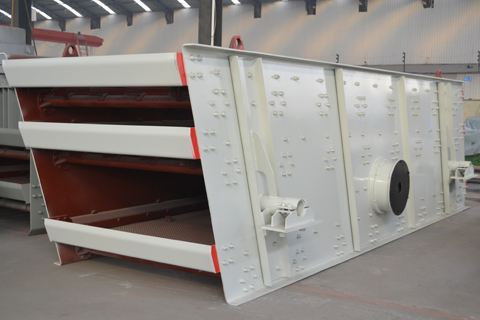

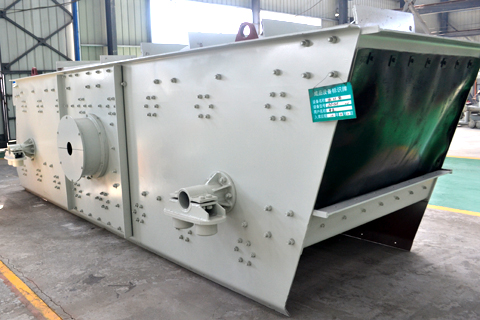

YK高效圓振動篩產品介紹

YK高效圓振動篩性能特點

　　鄭州鼎盛公司生產的YK(F)系列為國內新型機種，該機采用塊偏心激振器及輪胎聯軸器（如有圖所示），具有結構先進、激振力強、振動噪音小、易于維修、堅固耐用等特點。經多條砂石生產線生產實踐證明，該系列圓振動篩具有以下性能特點：

　　1、通過調節激振力改變和控制流量，調節方便穩定

　　2、振動平穩、工作可靠、壽命長

　　3、結構簡單、運行可靠、重量輕、體積小、便于維護保養

　　4、可采用封閉式結構機身，防止粉塵污染

　　5、噪音低、耗電小、調節性能好，無沖料現象

YK高效圓振動篩工作原理

　　如左圖所示，在YKF圓振動篩運行過程中，電機通過輪胎式連軸節驅動激振器、偏心塊高速度旋轉產生強大的離心力，使篩箱做強制性、連續的圓運動，物料則隨篩箱在傾斜的篩面上作連續的拋擲，不斷地翻轉和松散，細粒級有機會向料層下部移動，并通過篩孔排出，卡在篩孔的物料可以跳出，防止篩孔堵塞，這樣周而復始的完成了粒度的分級和篩選過程。

　　YK高效圓振動篩由篩箱、支撐裝置、激振器、輪胎式聯軸節、電機等主要構件組成。并可根據用戶要求加防塵罩裝置，以減少灰塵散布在空氣中，可減少對周圍環境的污染。

　　篩面是篩箱的主要工作構件，其采用沖孔篩板，亦可根據需要使用優質耐磨鋼絲編織而成的金屬網，非金屬網面等，網孔的大小控制分級粒度�？砂从脩粢�求設計。篩箱是篩機的部件，為了防止在高速運動中出現構件開裂折斷情況，大部分零部件間采用了高強度螺栓連接。

　　激振器的作用是向篩機提供動力。本篩機每個側板上安裝一組激振器，由中間聯軸器聯接。激振器采用偏心塊的形式，通過調整主副偏心塊的夾角來改變激振力，以達到調整振幅的目的。軸承采用潤滑脂潤滑，迷宮密封。

　　YK高效圓振動篩可能出現的故障及處理意見：

故  障	原      因	處理意見
篩機無法啟動或振幅小	1、電機損壞 2、控制線路中的電氣元件損壞 3、電壓不足 4、篩面物料堆積太多 5、振動器出現故障 6、振動器內潤滑脂變稠結塊	更換電機 更換電氣元件 改變電源供給 清理篩面物料 檢修振動器 清洗振動器、更新添加合適的潤滑脂
物料運動異常	1、篩箱剛度不足，存在臨界頻率 2、篩箱橫向水平?jīng)]找正 3、支撐彈簧剛度相差太大或損壞 4、篩面破損 5、給料極不平衡 6、橫梁斷裂	緊固連接螺栓，消除臨界頻率   調換彈簧   均衡操作，穩定給料 更換橫梁
異常噪音	1、激振器軸承損壞 2、振動篩緊固螺栓松動 3、橫梁斷裂 4、篩面支撐角鋼或支撐條斷裂	更換軸承 緊固螺栓 更換橫梁 更換支撐角鋼或支撐條
軸承溫度過高	1、潤滑脂不足 2、潤滑脂過多 3、潤滑脂臟污變質 4、軸承損壞	增加潤滑脂 減少潤滑脂 清洗換新 換掉軸承
側板橫梁等構件損壞	1、物料磨損嚴重 2、在臨界頻率下工作時間過長 3、氣割或加焊其它附件	采用磨平或鉆孔等方法保護

YK高效圓振動篩技術參數

型 號	篩面面積(m2)	雙振幅	振動頻率(HZ)	給料粒度	處理能力(t/h)	篩面尺寸(L×W)(mm)	功率/轉速
YK1245	5.4	6～8	16～17	0-25	40～150	1200×4500	11
2YK1245	5.4	6～8	16～17	0-200	40～150	1200×4500	11
3YK1245	5.4	6～8	16～17	0-150	40～120	1200×4500	15
YK1545	6.75	6～8	16～17	0-25	100～180	1500×4500	11
2YK1545	6.75	6～8	16～17	0-25	100～180	1500×4500	15
3YK1545	6.75	6～8	16～17	0-25	100～180	1500×4500	18.5
4YK1545	6.75	6～8	16～17	0-25	100～180	1500×4500	22
YK1848	8.64	6～8	16～17	300	100～250	1800×4800	18.5
2YK1848	8.64	6～8	16～17	150	100～500	1800×4800	22
3YK1848	8.64	6～8	16～17	300	100～200	1800×4800	22
YK1860	10.8	6～8	16～17	300	100～450	1800×6000	22
2YK1860	10.8	6～8	16～17	300	100～300	1800×6000	22
3YK1860	10.8	6～8	16～17	300	100～250	1800×6000	22
YK2160	12.6	6～10	13～15	300	100～864	2100×6000	22
2YK2160	12.6	6～10	13～15	300	150～800	2100×6000	30
3YK2160	12.6	6～10	13～15	300	150～800	2100×6000	30
4YK2160	12.6	6～10	13～15	300	150～800	2100×6000	30
YK2460	12.6	6～10	13～15	400	150～875	2400×6000	30
2YK2460	12.6	6～10	13～15	400	150～875	2400×6000	30
3YK2460	12.6	6～10	13～15	400	150～875	2400×6000	30
4YK2460	14.4	0～7	13～15	400	150～875	2400×6000	37
YK2865	18.2	0～7	13～15	400	150～875	2800×6500	37
2YK2865	18.2	0～7	13～15	400	150～875	2800×6500	37
3YK2865	18.2	0～7	13～15	400	150～875	2800×6500	45
4YK2865	18.2	0～7	16～17	500	200～875	2800×6500	45
YK3070	21	0～7	16～17	500	200～900	3000×7000	30
2YK3070	21	0～7	16～17	500	200～900	3000×7000	37
3YK3070	21	0～7	16～17	500	200～900	3000×7000	45
YK3270	22.4	0～7	16～17	500	200-950	3200×7000	37
2YK3270	22.4	0～7	16～17	500	200-950	3200×7000	45
3YK3270	22.4	0～7	16～17	500	200-950	3200×7000	2×37
YK3670	25.2	0～7	16～17	500	200-1100	3600×7000	45
2YK3670	25.2	0～7	16～17	500	200-1100	3600×7000	2×45
3YK3670	25.2	0～7	16～17	500	200-1200	3600×7000	2×45

更多產品技術參數，您可以致電400-066-1110聯系我們了更多詳情。
